Сварные и сборные металлоконструкции: что выбрать при изготовлении на заказ
При изготовлении металлоконструкции на заказ способ соединения деталей выбирают одновременно с материалом, размерами и конструктивной схемой. От него зависят внешний вид изделия, технология производства, удобство доставки и монтажа, а также возможность заменить отдельные элементы в дальнейшем.
При этом деление на «сварные» и «сборные» конструкции условно. В одном изделии часто сочетаются оба решения: часть узлов сваривают на производстве, а отдельные секции или элементы соединяют на объекте разъёмным крепежом. Для лестниц, ограждений, козырьков, навесов и нестандартных изделий такая схема встречается особенно часто.
Краткий ответ
- Сварные соединения используют там, где нужен жёсткий неразъёмный узел и важно сократить количество видимого крепежа.
- Сборное исполнение удобно, когда конструкцию нужно перевозить частями, собирать в ограниченном пространстве или предусмотреть замену отдельных элементов.
- Для крупных и сложных изделий часто применяют комбинированную схему: сварные секции изготавливают в цеху, а между собой соединяют при монтаже.
- Нельзя заранее считать сварной вариант прочнее, дешевле или лучше сборного. Эти параметры зависят от проекта, материала, нагрузок, типа соединений и качества изготовления.
Что считать сварной и сборной конструкцией
Сварным называют исполнение, в котором основные стыки деталей выполнены сваркой. Такое соединение является неразъёмным: для изменения или замены узла обычно требуется его разрезать, а затем заново сварить и обработать.
Термин «сборная металлоконструкция» шире и может использоваться по-разному. В этой статье под сборным исполнением понимается конструкция, где основные монтажные стыки выполняются разъёмными соединениями — например, болтами, винтами, резьбовыми элементами или специальными соединителями. Отдельные детали и секции при этом могут быть сварены заранее.
Крепление готового изделия к стене, полу или другому основанию не определяет, является сама конструкция сварной или сборной. Например, сварное ограждение может устанавливаться на анкеры, а сборный навес — включать сварные рамы.
Основные отличия
| Критерий | Преимущественно сварное исполнение | Преимущественно сборное исполнение | Что важно учитывать |
|---|---|---|---|
| Характер соединения | Основные стыки неразъёмные | Основные монтажные стыки можно разобрать | Требуется ли разборка или замена деталей |
| Внешний вид | Можно сократить количество заметного крепежа; швы при необходимости шлифуют и полируют | Соединители и крепёж могут оставаться видимыми | Требования к дизайну и расположению стыков |
| Изготовление | Больше операций по сварке и последующей обработке зон соединения | Нужна точная подготовка деталей, отверстий и соединителей | Сложность геометрии и повторяемость элементов |
| Доставка | Крупные сварные секции ограничены габаритами перевозки и проноса | Конструкцию проще разделить на отдельные элементы или модули | Размеры проёмов, лестничных клеток и подъезд к объекту |
| Монтаж | На объект доставляют готовое изделие или сварные секции | На объекте выполняется больше сборочных операций | Условия и доступ к месту установки |
| Обслуживание | Замена сваренного элемента обычно требует резки и повторной сварки | Разъёмный элемент проще снять, если это предусмотрено конструкцией | Нужен ли доступ к отдельным деталям после монтажа |
Когда целесообразно сварное исполнение
Сварка подходит для узлов, которые не планируется разбирать в процессе эксплуатации. Она позволяет объединить отдельные детали в жёсткую секцию и уменьшить количество дополнительных соединителей. Для изделий с индивидуальной геометрией это часто упрощает изготовление сложных рам, стоек и каркасов.
Для изделий из нержавеющей стали важна не только сама сварка, но и обработка зоны соединения. Если шов находится на видимой поверхности, после сварочных работ его зачищают, а при необходимости шлифуют или полируют в соответствии с требуемой фактурой изделия.
Сварное исполнение удобно, когда готовую деталь или секцию можно изготовить в производственных условиях и без проблем доставить к месту установки. Если изделие получается слишком крупным, его обычно делят на несколько монтажных частей.
Когда удобнее сборное исполнение
Разъёмные соединения выбирают, если изделие необходимо доставлять по частям или собирать непосредственно на объекте. Это особенно актуально при ограниченном доступе: узких дверных проёмах, сложных лестничных клетках, небольших лифтах или отсутствии возможности занести крупную готовую секцию.
Сборная схема также полезна, когда отдельные элементы могут потребовать замены. Например, разъёмным можно сделать заполнение ограждения, отдельный декоративный элемент или часть конструкции, к которой должен сохраняться доступ для обслуживания.
При этом сборная конструкция предъявляет высокие требования к точности изготовления. Детали, отверстия и соединительные элементы должны совпадать без подгонки, иначе на монтаже возникают перекосы и лишние операции.
Что выбрать для разных изделий на заказ
Перила и ограждения
В ограждениях из нержавеющей стали могут использоваться оба способа. Сварка подходит для индивидуальных секций, нестандартной геометрии и узлов, где нужно минимизировать количество видимых соединителей. Сборные системы удобны для прямолинейных участков и конструкций, состоящих из типовых стоек, поручней и заполнения.
На практике ограждение нередко получается комбинированным: отдельные элементы сваривают и обрабатывают на производстве, а секции, поручни, стекло или декоративное заполнение устанавливают и соединяют при монтаже.
Металлические лестницы
Для лестницы решение зависит прежде всего от размеров каркаса и условий на объекте. Компактный каркас можно изготовить сварным и привезти в готовом виде. Крупную лестницу обычно удобнее разделить на марши, площадки или другие секции, чтобы их можно было доставить и установить без повреждения отделки и без сложной подгонки на месте.
Ступени, ограждения и декоративные элементы часто монтируются отдельно от основного каркаса независимо от того, каким способом соединены несущие части лестницы.

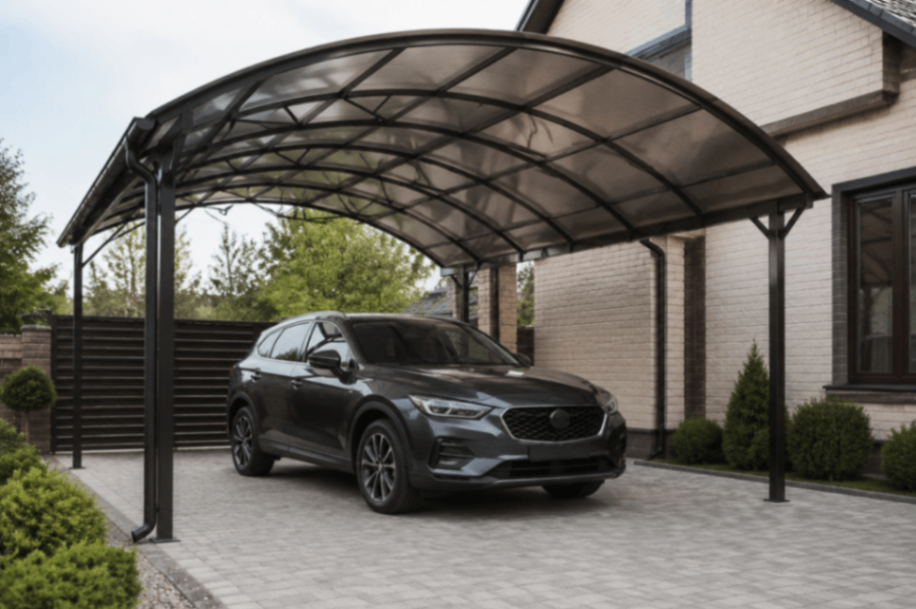

Козырьки и навесы
Небольшой козырёк можно изготовить одной сварной секцией, если его габариты позволяют перевозку и монтаж. Крупный навес целесообразно разделить на стойки, рамы, фермы или другие элементы. В этом случае часть узлов выполняют сварными в цеху, а окончательное соединение и крепление конструкции выполняют на объекте.
Такое деление определяется не только размерами. Учитывают место установки, возможность подъезда техники, способ крепления к зданию или основанию и последовательность монтажа покрытия.
Нестандартные и интерьерные металлоконструкции
Для входных групп, металлической мебели, декоративных рам, облицовки и других нестандартных изделий способ соединения выбирают с учётом дизайна. Если крепёж должен быть минимально заметен, часть узлов целесообразно выполнить сварными и обработать после сварки. Если изделие предполагает транспортировку по частям, доступ к внутренним элементам или последующую замену деталей, предусматривают разъёмные соединения.
Почему часто используют комбинированную схему
Для изделий на заказ редко требуется принципиально выбирать только один способ соединения. Практичнее разделить конструкцию на узлы и для каждого определить подходящую технологию. Сварку применяют там, где нужен постоянный жёсткий стык, а разъёмные соединения — там, где важны транспортировка, монтаж или обслуживание.
Например, раму навеса можно сварить на производстве, отдельные рамы соединить между собой при монтаже, а покрытие закрепить отдельно. Аналогично лестничный каркас может состоять из сварных секций, к которым затем устанавливаются ступени и ограждения.
Как способ соединения влияет на стоимость
Сам по себе тип соединения не определяет, какой вариант будет дешевле. В сварной конструкции на стоимость влияют подготовка деталей, объём сварочных работ и последующая обработка швов. В сборной — количество деталей, точность сверления и раскроя, стоимость крепежа и объём сборочных операций.
Кроме производства учитываются доставка и монтаж. Цельная конструкция может быть проще в изготовлении, но сложнее и дороже в перевозке. Сборная схема может потребовать больше деталей, зато позволяет уменьшить размеры отдельных секций. Поэтому сравнивать варианты корректно только для конкретного изделия и объекта.
Что согласовать до изготовления
| Что проверить | Почему это важно | Что определить заранее |
|---|---|---|
| Габариты изделия | От них зависит возможность перевозки и проноса к месту установки | Максимальный размер готовых секций |
| Доступ к месту монтажа | Ограничения могут исключить доставку крупного сварного элемента | Как конструкцию заносить, поднимать и собирать |
| Внешний вид | Крепёж и стыки могут оставаться заметными | Какие соединения допустимы на видимых участках |
| Материал и отделка | После сварки видимые зоны могут требовать шлифовки или полировки | Какая поверхность нужна после изготовления |
| Обслуживание | Некоторые элементы могут потребовать замены или доступа | Какие узлы стоит сделать разъёмными |
| Нагрузки и крепление | Определяют конструкцию деталей и соединений | Параметры узлов должны быть заложены в проекте |
Вывод
Сварное исполнение подходит для постоянных соединений, когда важны жёсткость узла, индивидуальная геометрия и минимальное количество видимого крепежа. Сборное исполнение удобно при ограничениях по доставке и монтажу, а также когда отдельные элементы желательно сохранить разъёмными.
Для большинства сложных изделий на заказ наиболее рационально сочетание технологий: сварные узлы и секции изготавливают в производственных условиях, а соединения, связанные с транспортировкой и монтажом, выполняют разъёмными. Конкретную схему определяют после замеров и проектирования.
