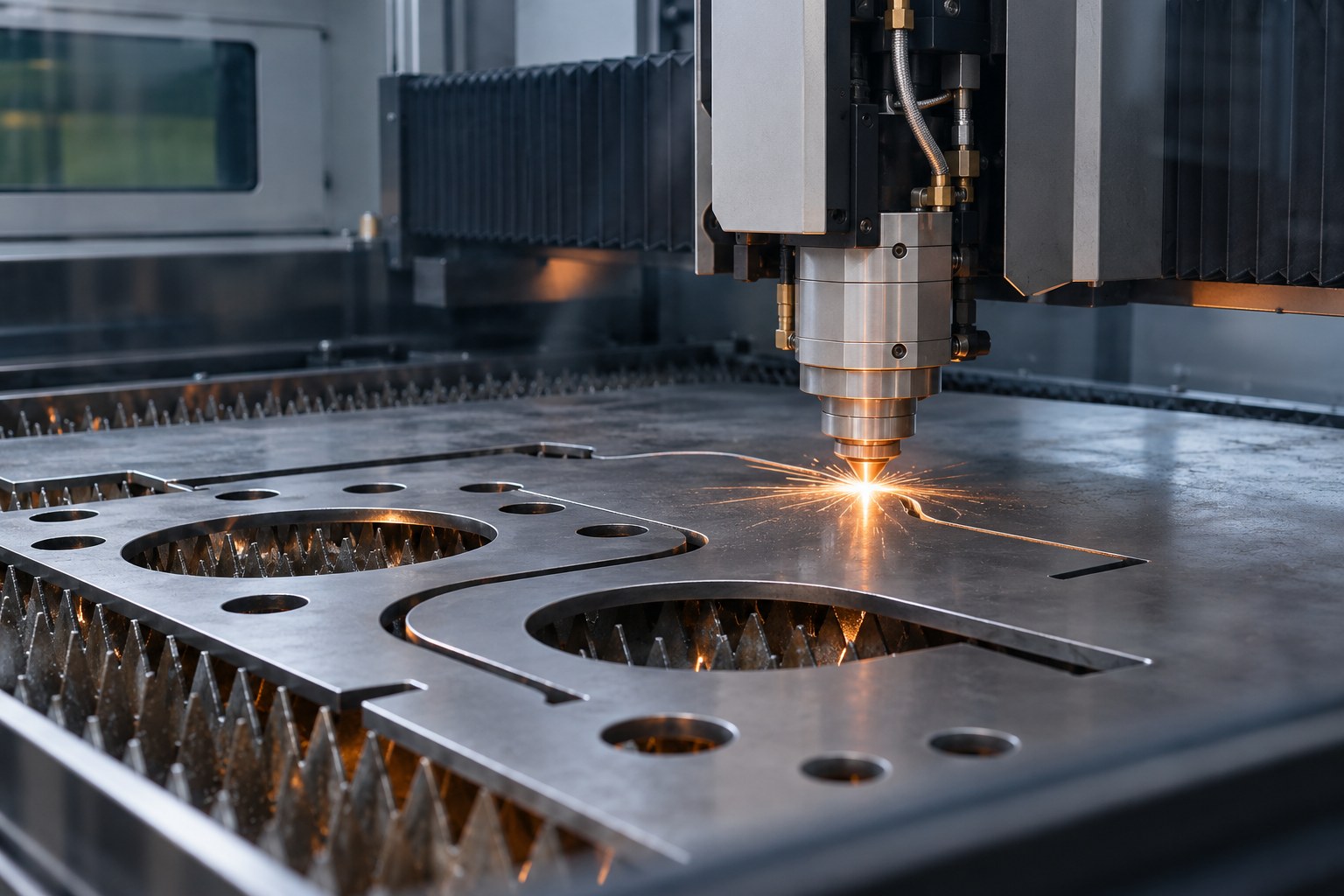

Допустим, вам нужны сорок металлических кронштейнов. На руках есть эскиз, размеры и понимание, где они будут стоять. Но после отправки заявки начинаются вопросы: какой металл, где лицевая сторона, нужна ли гибка, насколько точно должны совпасть отверстия?
Это обычная часть подготовки заказа. Большинство таких вопросов можно закрыть сразу — тогда производитель быстрее рассчитает стоимость, а вы сможете сравнить предложения на одинаковые детали.
Какие данные нужны для расчёта
Начните с материала и назначения детали. Записи «сталь, 3 мм» иногда недостаточно. Если изделие будет находиться на улице, свариваться с другими элементами или иметь видимую поверхность, сообщите об этом. Марку металла и требования к поверхности лучше согласовать до расчёта.
| Что отправить | Что указать | Пример |
|---|---|---|
| Материал | Марку, толщину и требования к поверхности | Нержавеющая сталь AISI 304, 2 мм |
| Файл с контуром | Формат, единицы и масштаб | DXF в миллиметрах, 1:1 |
| Чертёж | Размеры и допустимые отклонения | PDF с обозначением важных отверстий |
| Количество | Сколько деталей нужно по каждой позиции | Кронштейн А — 40 шт., пластина Б — 12 шт. |
| Обработку после резки | Что должно входить в готовое изделие | Убрать заусенцы, согнуть, покрасить |
| Получение заказа | Желаемый срок, самовывоз или доставку | Дата готовности и адрес доставки |
Если у детали есть гибы, приложите 3D-модель, если она имеется. По ней удобнее понять форму изделия. На чертеже при этом нужно оставить размеры, по которым будут проверять готовую деталь.
Как подготовить чертёж для лазерной резки
1. Проверьте масштаб
Файл с контуром обычно готовят в масштабе 1:1, то есть в натуральную величину. Если ширина пластины 200 мм, в файле она тоже должна быть 200 мм. После экспорта откройте файл ещё раз и проверьте один известный размер.
Масштаб картинки на листе PDF и размер контура для станка — разные вещи. Надпись «М 1:2» на чертеже не означает, что саму заготовку нужно уменьшить вдвое.
2. Удалите лишние и повторяющиеся линии
Внешний контур детали и отверстия должны быть замкнутыми. Разрывы, наложенные друг на друга линии и случайные отрезки придётся исправлять перед резкой. Особенно внимательно проверьте мелкие отверстия и места, где соединяются несколько линий.
Размеры, оси, рамку и пояснения оставляют на чертеже. В файле для раскроя их отделяют от линий реза по правилам производства. Если нужна гравировка, согласуйте её отдельно.
3. Укажите, какие размеры особенно важны
Отверстие, через которое свободно проходит болт, и отверстие для точной посадки требуют разного подхода. Если размер влияет на сборку, укажите допустимое отклонение и объясните назначение.
Не стоит рассчитывать, что лазер сразу обеспечит любую требуемую точность. Некоторые отверстия после резки приходится дополнительно сверлить или обрабатывать другим способом. Это обсуждают до запуска заказа.
4. Не изменяйте контур с поправкой на ширину реза
В обычной заявке передают размеры готовой детали. Поправку на материал, оборудование и ширину реза вносит производство при подготовке программы. Самостоятельно сдвигать линии без согласования не нужно: если поправку внесут дважды, размеры окажутся неверными.
5. Проверьте мелкие элементы
Узкие перемычки, небольшие отверстия и частая перфорация требуют оценки технолога. Во время резки металл нагревается, поэтому тонкие участки могут деформироваться. Возможность изготовления зависит от материала, толщины и оборудования.
Если вырезаете надпись, обратите внимание на буквы с внутренними частями — например, «О» и «Р». Без соединительных перемычек середина такой буквы выпадет.
6. Отправьте одну окончательную версию файлов
Чертёж, модель и контур должны описывать одну и ту же деталь. Если после расчёта вы изменили отверстие или паз, отправьте обновлённый комплект и напишите, что поменялось. Удобно обозначать версии в названии: например, «Кронштейн_02».
Что учесть, если деталь нужно согнуть
Для гнутой детали нужна плоская заготовка определённой формы — развёртка. Её размеры зависят от толщины металла, радиуса и угла гиба, а также от инструмента. Просто сложить длины полок обычно недостаточно.
Если резку и гибку выполняет одна компания, передайте чертёж готовой детали и согласуйте подготовку развёртки с производством. Если вы уже сделали её самостоятельно, укажите, под какие условия она рассчитана.
Отдельно отметьте лицевую сторону. Для шлифованной нержавейки важно направление рисунка, а для видимой поверхности — допустимость следов инструмента. Отверстия рядом с линией гиба тоже нужно проверить: при сгибании их может потянуть.
От чего зависит стоимость лазерной резки
Цена за метр реза помогает сориентироваться, но не показывает полную стоимость заказа. Две детали одинакового размера могут потребовать разного времени и расхода материала.
Сколько металла уйдёт на заказ
Имеет значение, как детали размещаются на листе и сколько остаётся обрезков. Сложную крупную заготовку не всегда удаётся разместить так же экономно, как несколько небольших прямоугольных пластин.
Влияют и требования к поверхности. Если направление шлифовки должно быть одинаковым на всех деталях, свободно поворачивать их при раскладке нельзя.
Сколько контуров нужно вырезать
Сплошная пластина с четырьмя отверстиями и панель с сотней отверстий — разные по трудоёмкости заказы. Для каждого отдельного контура станку обычно нужно заново начинать рез. Большое количество отверстий и мелких элементов увеличивает время обработки.
Какой металл и какая кромка нужны
На стоимость влияют марка и толщина металла, режим резки и требования к краю детали. Например, если после резки предстоят сварка или окраска, стоит заранее обсудить подготовку кромки.
Сколько деталей в партии
Файлы нужно проверить, детали разложить на листе, а оборудование подготовить и для одного изделия, и для серии. В большой партии эти затраты распределяются на большее количество деталей. Но итоговая цена зависит и от того, насколько изделия повторяются и удобно ли их изготавливать вместе.
Какие работы нужны после резки
Гибка, снятие заусенцев, нарезание резьбы, сварка и окраска могут рассчитываться отдельно. Если вам нужна готовая к установке деталь, перечислите все операции в заявке. Также уточните упаковку и защиту лицевой поверхности при перевозке.
Как сравнить предложения производителей
Отправьте всем один комплект файлов и одинаковый список работ. Затем проверьте, что входит в каждую сумму: металл, подготовка чертежей, резка, дополнительная обработка, упаковка, доставка и НДС.
Например, один исполнитель посчитал плоскую заготовку, а другой — кронштейн с двумя гибами и окраской. По итоговым суммам такие предложения сравнивать нельзя: сначала нужно привести их к одинаковому составу работ.
Пример понятной заявки
Если чертежа пока нет, приложите эскиз с размерами и расскажите, для чего нужна деталь. Уточните стоимость подготовки документации. Фотография поможет объяснить задачу, но точные размеры по ней определить нельзя.
Для расчёта лазерной резки металла в «ВЛАНД-М» отправьте имеющиеся файлы и укажите, что хотите получить: плоскую заготовку или готовое изделие с дальнейшей обработкой.
Вопросы и ответы
Можно ли заказать резку без DXF?
Можно начать с эскиза или чертежа в PDF. Производитель уточнит, достаточно ли данных для расчёта и кто подготовит файл для станка. Эта работа может оплачиваться отдельно.
Можно ли изготовить деталь по фотографии?
Фотография помогает понять форму и назначение. Для изготовления потребуются размеры. Если деталь должна точно встать на место или соединиться с другими элементами, особенно важны размеры отверстий и расстояния между ними.
Нужно ли самому учитывать ширину реза?
Обычно нет. Передают контур готовой детали, а необходимые поправки делает производство. Другой порядок возможен по предварительной договорённости.
Почему панель с отверстиями дороже сплошной?
Станку нужно вырезать больше контуров и многократно начинать рез. Поэтому одинаковая площадь листа не означает одинаковую стоимость обработки.
Будет ли деталь сразу готова к установке?
Это зависит от заказа. После резки могут понадобиться удаление заусенцев, гибка, обработка отверстий или окраска. Перечислите нужные операции до расчёта, чтобы получить цену готового изделия.
